Funtzio anitzeko zulagailu hidraulikoen presio-kontroleko oinarrizko zirkuituak

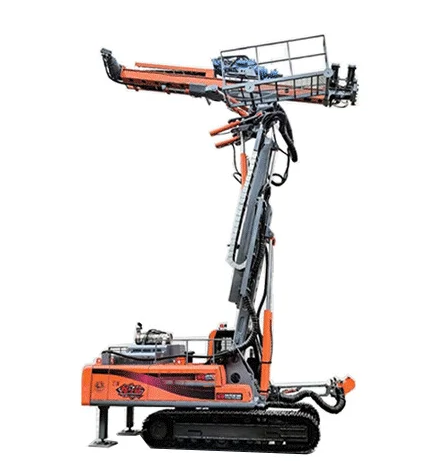

Presioa kontrolatzeko oinarrizko zirkuituakFuntzio anitzeko zulagailu hidraulikoa

Oinarrizko presioa kontrolatzeko zirkuitua oso garrantzitsua da, zulaketa-plataforma hidraulikoaren funtzio anitzeko eragileek behar duten indarra eta momentua ematen baititu. Zirkuitu honetan erabiltzen den oinarrizko osagaia presioa kontrolatzeko balbula da, presio hidraulikoa erregulatzen duena. Oinarrizko presioa kontrolatzeko zirkuituak ezinbestekoa du funtzio anitzeko zulagailu hidraulikoaren funtzionamenduan.

Orekatze Zirkuitua

Ingeniaritza praktikoan, zulaketa-plataforma hidrauliko funtzio anitzeko zilindro hidrauliko bertikala jaitsi daiteke bere grabitatearen ondorioz. Hori ekiditeko, oreka-zirkuitu bat erabil daiteke. Horrelako zirkuituak garabietan desorekatu, altxatze eta teleskopio mekanismoetan erabiltzen dira normalean, baita grabitate-jaitsiera mekanismoetan, hala nola, plonjeak, pistoiak eta irristagailuak prentsa hidraulikoetan. Balantze-zirkuituek honako hauek dira:

(1) Zirkuitu orekatzeko laguntza eta abiadura mugatzeko kontrol-sekuentzia balbula erabiliz.

(2) Orekatze-zirkuitua abiadura mugatzeko kontrol-balbula bat eta blokeatzeko kontrol hidraulikoz kontrolatutako balbula bat erabiliz.

Presioa mantentzeko zirkuitua

Izenak dioen bezala, presioa mantentzeko zirkuitu batek presioa konstante mantentzen du, lan-zikloaren fase jakin batean zehaztutako presio bat mantenduz. Zirkuitu mota honek hiru ezaugarri nagusi ditu:

(1) Presio egonkorra

(2) Funtzionamendu fidagarria

(3) Energia-eraginkortasuna.

Presioa murrizteko zirkuitua

Presioa murrizteko zirkuitu batek zirkuitu hidraulikoaren presioa jaisten du. Hau presioa murrizteko balbula beste balbula batzuekin koordinatzearen bidez lortzen da. Zirkuitu honekin, ponparen hornidura-presioa baino presio egonkor bat lor daiteke.

Presioa erregulatzeko zirkuitua

Presioa erregulatzeko zirkuitu baten funtzioa zulaketa-plataforma hidrauliko funtzio anitzeko sistema hidrauliko osoaren edo sekzio jakin baten presioa balio konstantean edo muga jakin baten azpian mantentzea da. Presioa erregulatzeko zirkuituak honako hauek dira:

(1) Etapa bakarreko presioa erregulatzeko zirkuitua

(2) Etapa anitzeko presioa erregulatzeko zirkuitua

(3) Urratsik gabeko presioa erregulatzeko zirkuitua.

Presioa areagotzeko zirkuitua

Presioa areagotzeko zirkuitu bat erabiltzen da sistema hidraulikoaren presioa handitzekoFuntzio anitzeko zulagailu hidraulikoa. Zirkuitu hori erabiliz, irteerako presio nahiko baxua duen ponpa hidrauliko bat erabil daiteke presio handiagoko olioa lortzeko. Gainera, aire konprimitua energia iturri gisa erabil daiteke efektu bera lortzeko. Zirkuitu honetan intentsifikatzailea ezinbesteko osagaia da, hau da:

(1) Efektu bakarreko intentsifikatzailea

(2) Efektu bikoitzeko intentsifikatzailea.

Deskarga Zirkuitua

Deskarga-zirkuitu baten funtzioa ponpa hidraulikoak ia presiorik gabe funtzionatzea da. Deskarga zirkuitu baten abantailak honako hauek dira:

(1) Motorra maiz abiaraztea saihestea

(2) Zulaketa-plataforma hidrauliko funtzio anitzeko sistema hidraulikoko bero-sorkuntza murriztea

(3) Potentzia-galera gutxitzea

(4) Motor eta ponparen zerbitzu-bizitza luzatzea.

Gehien erabiltzen diren deskarga-zirkuituek honako hauek dira:

(1) Deskarga-zirkuitua kanpotik kontrolatutako sekuentzia-balbula bat erabiliz deskarga-balbula gisa

(2) Deskarga-zirkuitua bi norabideko eta bi posizioko balbula duen bypass erabiliz

(3) Deskarga-zirkuitua pilotatutako erliebe-balbula erabiliz

(4) Deskarga-zirkuitua M (edo H, K) motako norabide-balbula baten posizio neutroaren funtzioa erabiliz.
